Percobaan Gerbang Logika OR dan AND

Saya akan menjelaskan tentang gerbang logika OR dan AND,seperti pada berikut ini:



1.Gerbang Logika OR
    Pengoperasian gerbang logika OR akan menghasilkan nilai true,jika ada salah satu input data bernilai true.
    -2 input


       Penjelasan:
       Jika A&B=0/kedua button berwarna merah maka LED tidak akan menyala.

      Penjelasan:
      Jika A=1,B=0 atau A&B=1 maka LED tersebut akan menyala.



    -3input

       Penjelasan:
       Jika A,BC=0/ketiga button berwarna merah maka LED tidak akan menyala.

      Penjelasan:
      Jika A,BC=1,A=1 B=1 C=0 maka LED akan menyala.
    -4 input

       Penjelasan:
        LED hanya tidak akan hidup jika tidak ada button berwarna hijau (1) dan LED bisa menyala               jika button ada yang berwarna hijau.

    -5 input

         Penjelasan:
          LED bisa menyala jika salah satu atau lebih dari 1 input berwarna hijau.



2.Gerbang Logika AND
    Gerbang AND akan menghasilkan nilai keluaran true jika 2 atau lebih button berwarna           hijau.

   -2 input

      Penjelasan:
      LED tidak akan menyala jika tidak ada button yang berwarna hijau atau hanya salah satu yang            berwarna hijau.

      Penjelasan:
      Jika kedua button berwarna hijau,maka LED akan menyala.


  -3 input

   -4 input
      Penjelasan:
      LED akan menyala jika 2 button berwarna hijau atau lebih.

       Penjelasan:

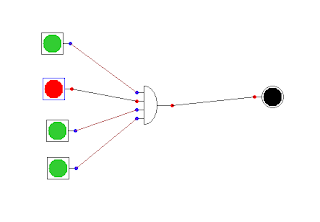

       LED tidak akan menyala jika ada salah satu atau lebih button yang berwarna hijau


      Penjelasan:
      LED hanya akan menyala jika semua button berwarna hijau.

 -5 input

       Penjelasan:
       LED bisa menyala jika hanya semua input berwarna hijau.



Sekian dari saya,jika ada salah atau typo(salah ketik) mohon dimaafkan.
